【導讀】之前高速先生談的淺顯易懂，事實理論較多，今天個人來點Allegro Pcb Design軟件小技巧，出點奇招，正如孫子兵法所云：凡戰者，以正合，以奇勝，讓您在設計中將原本認為比較繁瑣的操作變?yōu)楹唵我恍?，本操作是基于Candence Allegro平臺，希望對正在使用或是準備使用allegro進行pcb設計的您有所幫助。
Import / Export placement的使用
Import / Export placement 眾所周知，經常使用的一個功能，在設計中，常用于布局分工合作時合并版本，或是導出器件坐標文件，用于給貼片機輸入器件坐標信息焊接使用。但是麻雀雖小，五臟俱全，大家是否足夠了解它呢？或許大家可能遇到以下兩種情況：
情況一：AB兩人合作，A為主版本，B為輔版本，在沒有采用Design parting功能的情況下，后續A進行了原理圖升級，把B負責的模塊中某一類smd器件統一換成了通孔器件,此時再準備導入B做好的模塊布局時，發現無法導入。
情況二： 板子中有大量需要定位的表貼器件，如燈板，LED燈，開始需要定位在top面，后來結構作了大調整，需要將其定位在同樣位置的bottom面。
遇到上面的情況，大家都有自己的處理方法，所謂八仙過海，各顯神通嘛。
您可能是這么操作的：
情況一：B先同步更新網表，保持封裝一致，再導出placement ，導入到A版本。
情況二：重新一個一個獲取坐標定位，如果定位是等距或者有規律可循的話，那可以定位好一個之后，通過copy假器件等距放置，再進行swap置換。
您進行如上操作時是否覺得有時比較麻煩？是否想更簡單一些，那可以來了解一下place_txt.txt這個文件，所謂place_txt.txt文件，我們可以直接猜測，這是獲取器件的一個坐標信息，無非就是一些x y軸坐標等信息，那我們打開一個具體place_txt.txt這個文本文件來看看：

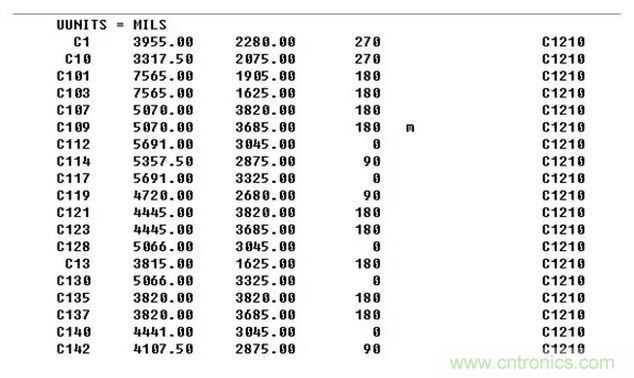

大家可以清晰可以的看到第一行表示的是單位mil。第一列是器件位號，第二列是X軸坐標，第三列是Y軸坐標，第四列是旋轉度數，第五列是表示器件放在top面（空白）或者bottom面（m-Mirror的縮寫），第六列是器件封裝名。對于一個器件的定位信息來說，直接 感覺一下，似乎我們只需知道是哪個器件也就是器件位號，放置在哪一面，也就是在表面還是底面，旋轉度數以及具體的xy坐標，信息就全了。對于是哪種封裝類型似乎不是必需的，那么說到這，我想大家也就明白在遇到上述情況時，可以進行一些更為簡單的操作了。
針對情況一： 將place_txt.txt文本文件中的封裝信息那列進行修改，將B版本的模塊封裝名整體替換為修改后的器件封裝名，或是將這些不是必需的封裝名直接刪除，就不存在封裝名不一致的問題，這樣我們就可以很容易地將B的模塊導入到A版本中。
針對情況二：我們知道place_txt.txt中有一個器件表征放置在哪面的信息，M代表mirror，那么我們就可以直接對導出的place_txt.txt的進行編輯，因?yàn)橐话愣际悄骋活惼骷?，比如燈或者結構件，排列很有規律，將相應的位置加上M信息，就很容易把定位信息就會直接導入單板，top器件就會直接放置在bottom面的同個位置。
好了，第一個小技巧說完了，其實操作很簡單，我只是提供一思路的方式。后續還有其他小技巧，欲知后事如何，且聽下文分解。
