【導讀】本篇文章介紹了一種能從0V調起的，大調整范圍線性直流可調電源。對電路設計和一些關鍵設計進行了比較詳細的介紹，希望大家在閱讀過本篇文章之后能夠有所收獲。
線性電源能夠?qū)⒔涣麟娺M(jìn)行降壓處理，在電子設計領域有著比較廣泛的應用。本篇文章將要介紹的，是一種能從0V開始調起的范圍線性直流可調電源，并且能夠進行低壓實驗。
理論上，這種電源能夠?qū)崿F(xiàn)0-600V可調直流電壓輸出，而且所用元件除了主濾波電容和主調整管之外，皆可以使用低壓元件來制作。
用面板版搭了個簡單的電路，順利通過了30V的低壓實驗。但是是運放的特性不是很理想，所以分別用4558、5532、TL082、OP07進行實驗，其中07全面勝出！實現了2-30V的連續調整（沒有加調零電路，如果有調零電路，估計應該能從0調起），5532排第二，能做到4-30V調整，TL082也能做到4-30V調整，但當電位器調到最小時(即運放正向輸入端的電位為0)輸出又跳回了最大。
4558的效果最差，根本不能完成電路功能，輸出電壓隨著調整電位器的轉角變化，在5V和30V之間來回跳變。如果有CA3140的話（再用上調零電路）效果應該更好。

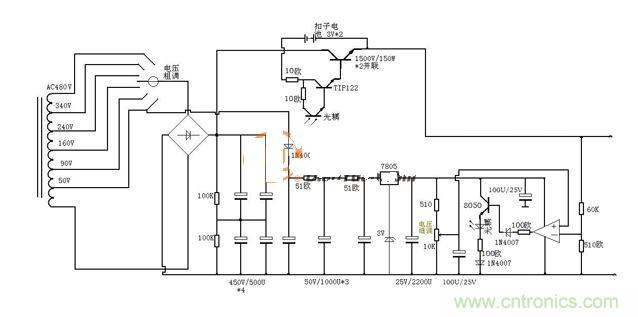

圖1
這個電路是由傳統的串聯可調穩壓電路脫胎而來的，如圖1所示。
低壓試驗稍微簡化了一下電路，運放輸出沒有8050擴流，直接給光耦的發光管，細條電位器用的是22K， 光耦的受光三極管也沒有接擴流管，直接推調整管電路輸入電壓是30V，采樣電路的取樣電阻，上面的是12K，下面的是1K。
耦的作用就是盡量減低元件的電壓，起到隔離作用，使用的是最常見的4N35。
有人可能會提出，如果使用7805的話恐怕會產生危險，其實在圖1中加入一級穩壓就可以解決。建議用1個15V左右的穩壓管做一次穩壓，再提供給7805。這個電路誕生的原因，是曾準備自制電子管測量?jī)x時，為屏極的可調直流電壓準備的，因此電流預計在300-500之間，并不大。
這里沒有指出調整管的型號，就是為了留給大家更大的應用空間，大家可以根據實際需呀的電壓、電流自由選取，昨天低壓實驗時用的是NEC的大功率管2SC2750（100V 7A 100W），由于只是30V的低壓試驗，所以沒有用高反壓的管子，如果想用的話，可以考慮BU508（ 1500V/5A/50W）或者2SD1403（1500V/6A/120W）等管子做調整，當然了也就是舉個例子，實際上可用的管子是比較多的。
