在密集PCB布局中最大限度降低多個 isoPower 器件的輻射

發布時間：2020-09-09 責任編輯：wenwei

【導讀】集成隔離電源iCoupler®的 digital isolators with integrated isolated power, isoPower,®數字隔離器采用隔離式DC-DC轉換器，能夠在125 MHz至200 MHz的頻率范圍內切換相對較大的電 流。在這些高頻率下工作可能會增加對電磁輻射和傳導噪聲的擔心。

ADI公司的AN-0971 應用筆記 isoPower 器件的輻射控制建議提供了最大限度降低輻射的電路和布局指南。實踐證明，通過電路優化（降低負載電流和電源電壓）和使用跨隔離柵拼接電容（通 過PCB內層電容實現），可把峰值輻射降低25 dB以上。

倘若設計中具有多個isoPower 器件并且布局非常密集，情況又將如何？ 是否仍然能夠明顯降低輻射？ 本筆記將針對此類情況提供 一些一般指導原則。

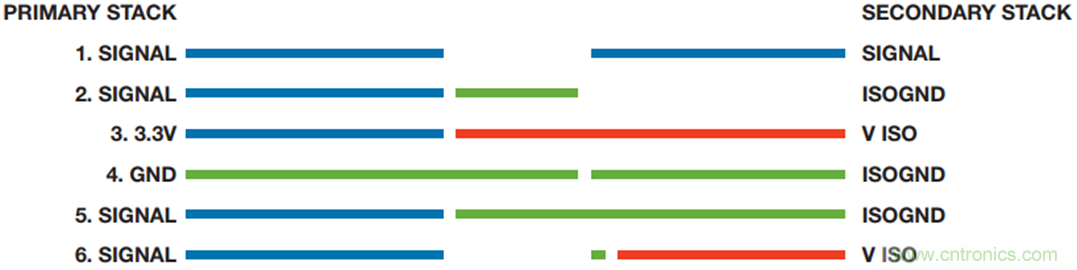

由于內層拼接電容能夠構建低電感結構，因此最具優勢。在整體PCB區域受限的情況下，采用多層PCB就是很好的方式。采用盡可 能多的層數切實可行，同時盡可能多的交疊電源層和接地層（參考層）。圖1為一個堆疊示例。

在密集PCB布局中最大限度降低多個 isoPower 器件的輻射
圖1.PCB層堆疊示例

埋層（原邊3、4層，副邊2至5層）可承載電力和接地電流?？缭礁綦x柵的交疊（例如原邊上的第4層GND和副邊上的第3層V Iso）可 形成理想的拼接電容。通過多層PCB堆疊可形成多個交疊，從而提高整體電容。為使電容最大，還必須減小參考層之間PCB電介質 材料的厚度。

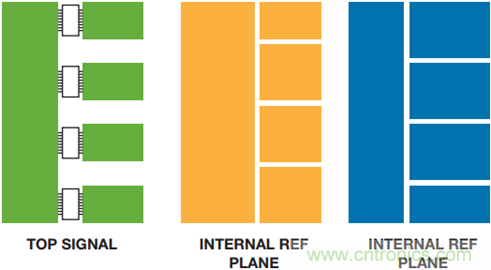

另一個布局技巧就是交疊相鄰的 isoPower 通道的各層。圖2顯示了一個具有四條相鄰?fù)ǖ赖氖纠?/div>

在密集PCB布局中最大限度降低多個 isoPower 器件的輻射
圖2.具有交疊拼接電容的四個相鄰?fù)ǖ?/div>

本示例中，每個輸出域與其他域隔離，但是我們?nèi)阅芾靡恍┙化B電容。圖3顯示了這種堆疊，可看到每個isoPower 器件可增加電 容以及相鄰隔離區連接的情況。

在密集PCB布局中最大限度降低多個 isoPower 器件的輻射
圖3.具有交疊拼接電容的四個相鄰?fù)ǖ?/div>

必須確保內部和外部間隙要求符合最終應用。還可使用鐵氧體磁珠在任意電纜連接上提供過濾，從而 減少可能產生輻射的天線效應。

小結：

●   最大程度降低每個通道的電源要求
●   在多個PCB層上構建拼接
●   采用盡可能多的PCB層切實可行
●   在各參考層間使用最薄的電介質
●   在相鄰域之間進行連接
●   確保內部和外部爬電距離仍然符合要求
●   電纜連接上提供過
